华为CloudCampus云管园区解决方案

栏目:基础构架 发布时间:2020-06-04


解决方案概述



   随着企业业务的快速发展和园区网络全面数字化转型的推进,园区网络正在朝着无线化,云化,智能化的方向加速发展,BYOD/IOT物联网、Cloud UC/office/Storage/VR/AR、直播等创新性的业务大量涌现,海量终端的接入、指数型增长的网络规模、各数字化业务的频繁上线/调整。在这样的趋势下,网络管理员的数量却没有随之增加,若仍然采用传统的命令行、网管脚本的方式进行管理,网络势必成为业务快速创新的瓶颈,成为企业数字化的绊脚石。作为园区与分支网络的自动化管理中心,如何为提供加速网络业务的部署效率,提供可靠的SLA保障,从而提升用户体验,提高业务敏捷,成为新时代下园区网络领域的机遇和挑战。

    面向园区与分支网络场景,CloudCampus@Agile Controller-Campus利用云计算、SDN、大数据分析技术实现Underlay&Overlay网络的自动化和集中化管理,提供传统方案无法提供的数据收集和分析能力,同时支持集中控制园区用户的访问权限、QoS、带宽、应用、安全等策略,基于业务驱动提供简单、快速、智能的园区虚拟化发放,让网络更快捷地为业务服务。




云管组网架构



云管理平台中只有认证信息需经过云管理平台处理,其余相关的业务流量不经过云管理平台。match

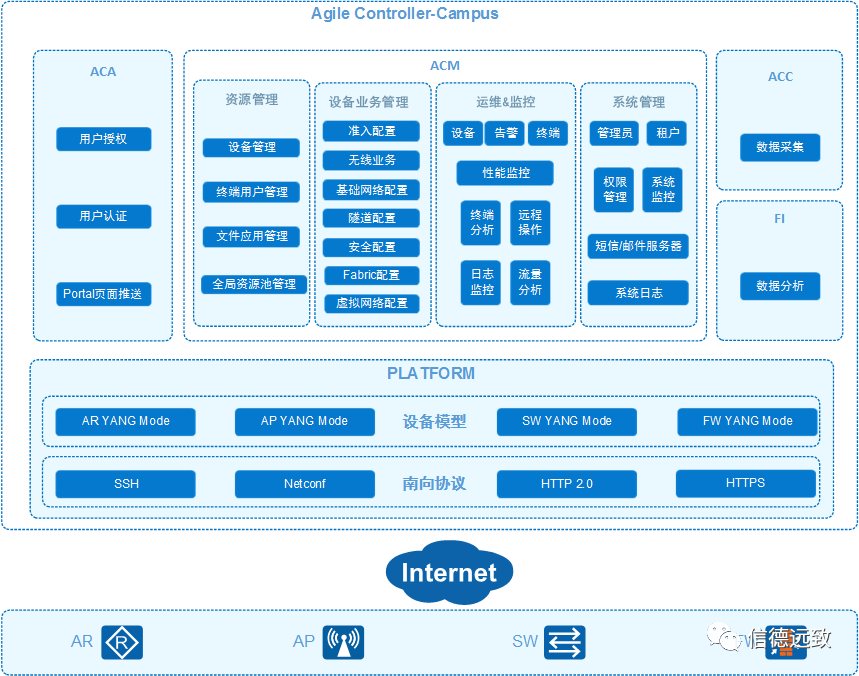

云管平台架构及关键组件


Agile Controller-Campus基于云计算与分布式的架构设计,采用服务化的模块设计、支持分布式部署。从整体架构上分为ACA、ACM、ACC、FI四个组件:

  • ACM组件:Agile Controller-Campus的管理组件,面向系统管理员、MSP管理员和租户管理员。支持设备管理、用户管理、网络业务管理、网络安全策略、网络监控、系统租户管理、日志管理等特性。

  • ACA组件:Agile Controller-Campus的用户认证组件,支持Portal页面的推送,支持对终端用户的准入控制。

  • ACC组件:Agile Controller-Campus的数据收集组件,支持收集设备的告警和性能数据,提供给大数据平台作存储分析。

  • FI组件:FusionInsight组件是Agile Controller-Campus的大数据分析组件,支持设备的软件大包分布式存储,性能、告警数据分析等功能。

     亮点:

  • 网络自动化

  • 网络部署自动化:模板化设计,设备即插即用,有效降低网络部署OPEX

  • 虚拟网络业务发放自动化:模型抽象,一网多用,园区VxLAN业务分钟级发放

  • 策略部署自动化:用户网络访问,QoS,带宽,应用,安全等策略集中配置,实时调整,保障用户的接入体验

  • 全场景&全生命周期管理

  • 全场景云化管理:覆盖大中型园区网络、多分支网络场景,支持公有云和私有云部署,商业模式灵活

  • 全生命周期管理:集成网络设计、业务部署、维护和优化,一站式全流程管理

  • LAN-WAN融合:企业LAN-WAN网络端到端统一部署、统一策略,深入融合,降低运维成本

  • 开放合作

  • 开放架构,北向提供标准RESTful API,4大类、170+API接口、30+行业应用,30+合作伙伴,使能行业数字化
